射線檢測中如何按照ASME V擺放標記位置
2024-02-02
來源：偉臣答疑
按照ASME V第二章T275位置標記的擺放要求如下：
位置標記（見圖T-275）應在射線底片上圖像顯示，拍片時位置標記應放置在被檢測部件上，而不是在曝光盒或暗袋上。在允許的情況下，它們應永留標記在被檢測部位的表面，或在拍片布置圖上標注，在規定的射線照片保存期限內，標記的方式應能使射線檢測的區域與部件上的位置準確對應。此外，它們的位置不限制感興趣的區域或者需要解釋評定的區域。還應在射線照片上提供證據證明已要求完全覆蓋需要檢測的區域......

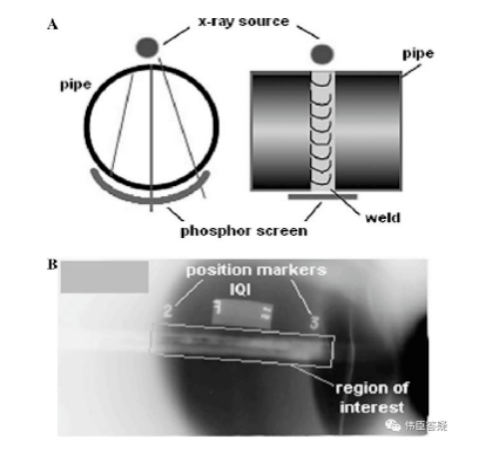

下圖A和B描述了位置標記和感興趣區域的關系：

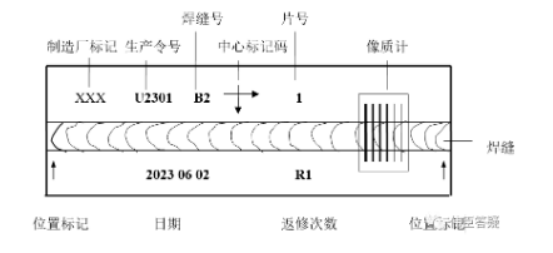

國內大部分ASME單位在進行ASME V拍片，大部分采用以下的箭頭鉛字方法進行標記：

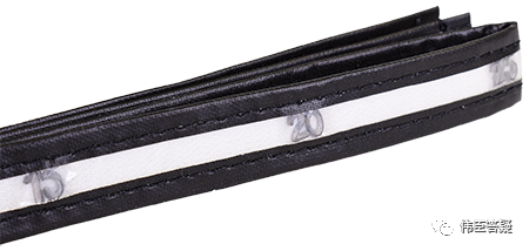

建議在按照ASME V或EN ISO標準檢測，可以采用如下鉛尺進行標記：

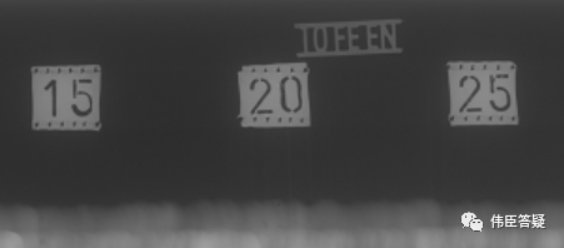

獲得的底片上標記：
